При съеме плодов с нижней части кроны приходится опускаться на несколько ступеней лестницы, но в этом случае я не тянусь к горловине, а опускаю плоды в люки, расположенные по длине трубы и открывающиеся с помощью замка-молнии.
Чтобы изготовить уловитель, мне потребовались следующие материалы: мягкая стальная проволока диаметром 2,5 мм, латунная проволока для вязки стыков, мешковина или другой мягкий материал, ленточная резинка для амортизаторов, суровые нитки и шпагат.

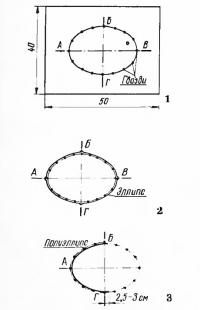

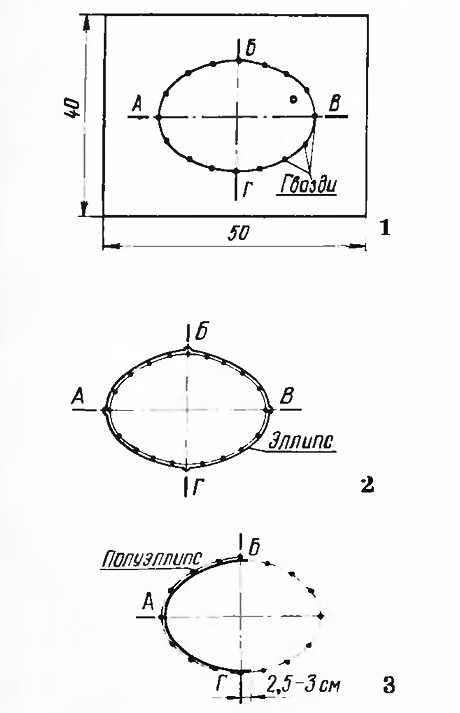

В сечении уловитель имеет форму эллипса. Для изготовления эллипса нужен дощатый щит размером 40X50 см (шаблон № 1). На щите вычерчиваю эллипс, большая ось которого равна 28 см, малая — 20 см. По контуру набиваю гвозди без шляпок длиной 80—100 мм, диаметром 3—4 мм (рис. 1), сначала в точках А и В по два гвоздя, смещая один наружу, другой внутрь, касаясь контура вычерченного эллипса, потом в точках Б и Г по одному гвоздю, вынося их наружу и тоже касаясь контурной линии эллипса. Остальные гвозди забиваю на равном расстоянии по контуру.
Прутки из проволоки диаметром 2,5 мм для эллипсов заготавливаю на этом же шаблоне с учетом длины стыка 5 см и изгибов около точек А, Б, В, Г наружу. Стык укрепляю тонкой проволокой (закруткой). Если есть возможность, стыки можно сварить, не делая на них напуска (рис 2).
Прутки для полуэллипсов также заготавливаю из проволоки того же диаметра на шаблоне № 1. Полуэллипсы имеют изгибы около гвоздей в точках А и В. Концы полуэллипсов прямые и относительно малой оси удлинены на 2,5—3 см (рис. 3). Затем заготавливаю восемь прямых прутков для сборки эллипсов. Длину этих стержней устанавливаю примерно 170 см с учетом стыка и загибов концов.

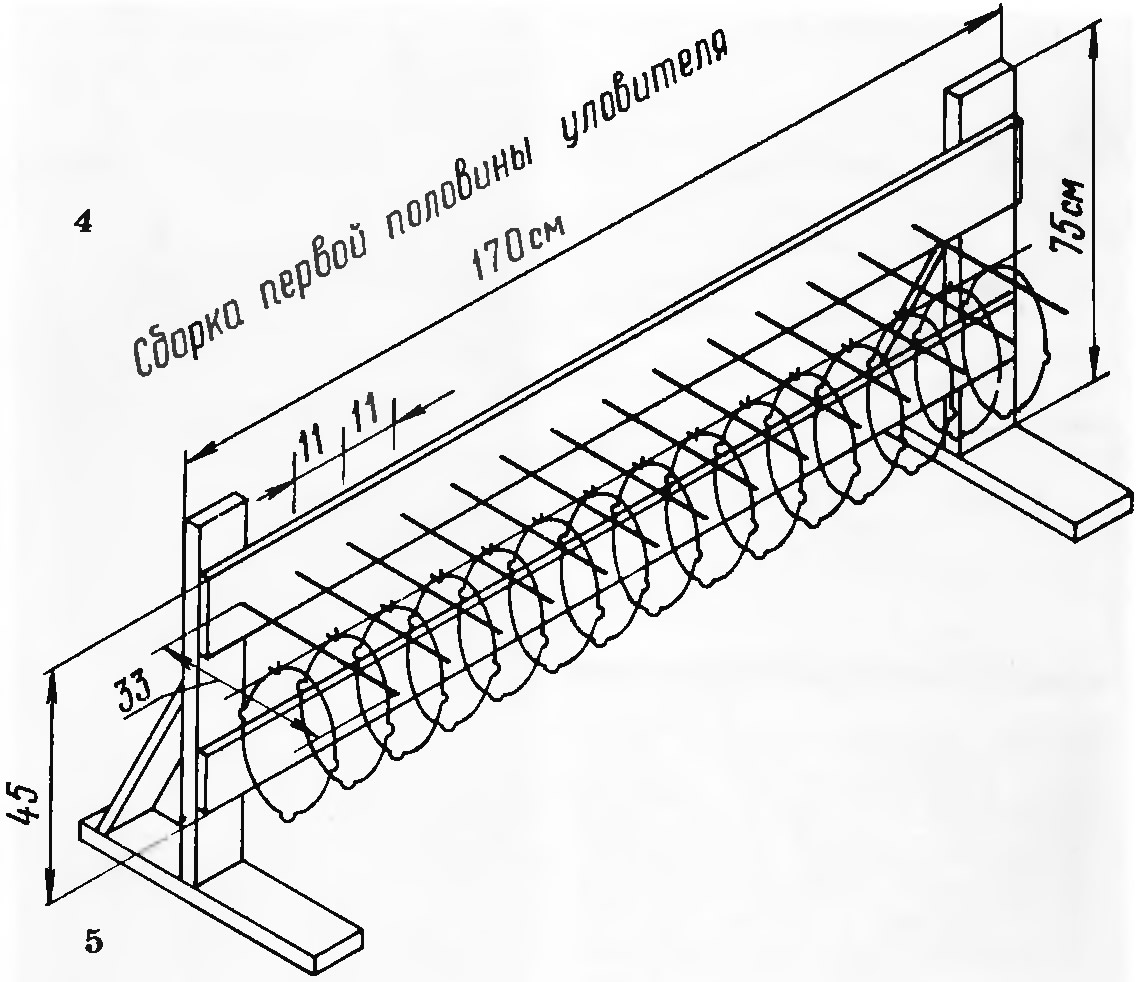

Для сборки первой половины уловителя делаю щит длиной 170 см и высотой 75 см (шаблон № 2). Щит укрепляю на деревянных подставках. Вдоль него по прямой линии через 11 см забиваю штыри, заготовленные из катанки диаметром 5—6 мм. Длина штыря 35 см плюс 10 см на заделку концов внутрь доски (рис. 4).
Эллипсы, нанизанные на стержень, уложенный на штыри, закрепляю тонкой проволокой.
Второй стержень кладу на подвешенные эллипсы внизу и через 11 см также закрепляю тонкой проволокой. Следующие два стержня прикрепляю к эллипсам после поворота их на 90°.

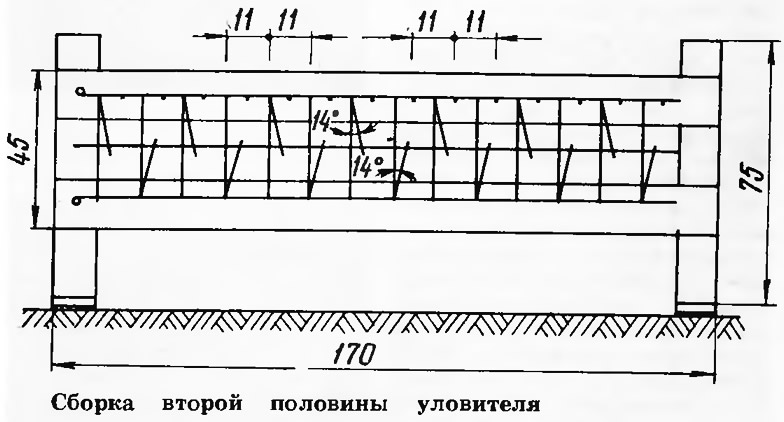

Собирая вторую половину уловителя, креплю полуэллипсы в шахматном порядке и слежу, чтобы угол их наклона был 14 (рис 5).
До сборки площадок на концы заготовленных полуэллипсов временно надеваю распорки, сделанные из дощечек с отверстиями на таком расстоянии, чтобы концы полуэллипсов вписались в объем уловителя между вертикальными стержнями в точках Б и Г по малой оси (рис. 6). Временные распорки нужны для того, чтобы в нескольких местах прикрепить к проволоке амортизаторы из резины шириной 5 мм.
К полуэллипсам суровыми нитками прикрепляю площадки из мешковины [рис. 8), а крайнюю резинку амортизатора — к краю площадки.
Собранные площадки прикрепляю к вертикальным стержням тонкой проволокой в точках Б1 и Г1 на расстоянии 4 см от эллипса и в точках А и В в шахматном порядке к эллипсам и вертикальным стержням. После крепления площадок к вертикальным стержням временные распорки из дощечек снимаю.
В головной части уловителя крайний эллипс прикрепляю к вертикальным стержням на расстоянии 5—6 см от второго эллипса и к нему полуэллипс не креплю. Затем делаю дугу с петлей из проволочки, чтобы подвешивать приспособление сбоку на лестнице или на сучке дерева. Прикрепляю эту дугу к вертикальным стержням в точках Б и Г тонкой проволокой.
Между первым и третьим эллипсами, а также с одной стороны подвески головную часть уловителя обшиваю мешковиной (рис. 9), а ниже головной части — чехлом из прозрачной пленки. Для этого концы полуэллипсов обертываю изоляционной лентой или надеваю на них куски резиновой трубки (ниппеля).
Для соединения вертикальных стержней отдельных половинок уловителя концы стержней обрабатываю с таким расчетом, чтобы в собранном виде расстояние между эллипсами получилось 11 см. Концы трех вертикальных стержней каждой половины загибаю круглогубцами (рис. 7), а из четвертого стержня делаю петлю, он является контрольным стержнем при сборке двух половинок уловителя. Заготовленные заранее звездочки (рис. 10) креплю на концах вертикальных стержней (рис. 11).
В собранном виде уловитель весит 2,5—3 кг.
Журнал «Приусадебное хозяйство», №4, 1981 год
