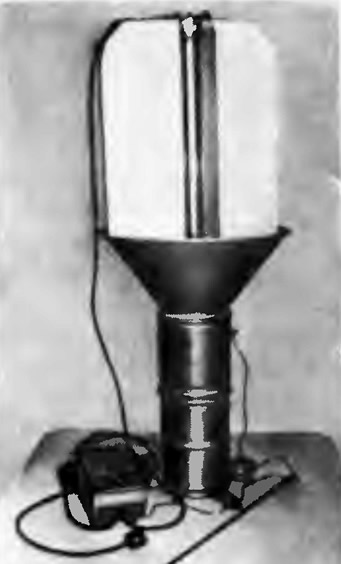

В лаборатории биофизики Всесоюзного научно-исследовательского института защиты растений (ВИЗР) разработаны электроуловители нескольких типов, в том числе электроуловитель типа ЭСЛУ-3 (рис. 3), отличающийся простотой устройства и эксплуатации.

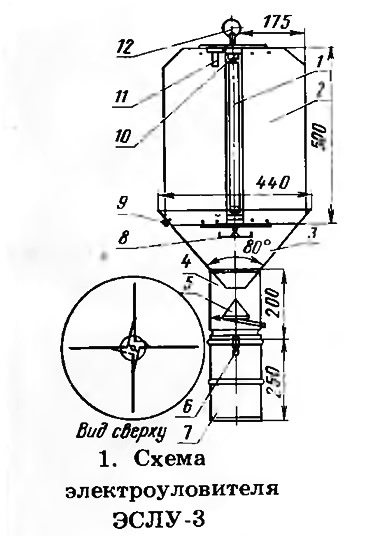

В качестве источника света в ЭСЛУ-3 (рис. 1) служит бактерицидная лампа ДБ-15 (1), расположенная по осевой линии электроуловителя. Вместо бактерицид ной можно использовать люминесцентную лампу ЛД-15 3.
Вокруг источника света радиально расположены две пары взаимно перпендикулярных плоскостей, скрепленных сверху и снизу крестовинами.
Внизу углы плоскостей (2) скреплены с воронкой (3). Низ ее сочленен с цилиндром (4). К нему с помощью накидных держателей (6) крепится съемный сосуд (7) для сбора насекомых.
Наряду с привлекающим действием света в этом электроуловителе может быть использовано привлекающее действие аттрактантов (аттрактанты, или секс-аттрактанты — синтезированные вещества, сходные по запаху с веществами, выделяемыми насекомыми для привлечения особей противоположного пола). Их помещают в специальную чашку-одоратор (8). подвешенную внутри воронки под источником света. Насекомые, кружась вокруг вертикальных плоскостей, наталкиваются на них, теряют ориентацию и падают в сосуд.
В сосуд налита вода, а на ее поверхность — тонкий (1—2 мм) слой керосина. Насекомые, падая в сосуд и соприкасаясь с водой и керосином, гибнут. Вместо керосина в воду можно добавлять 1 г хозяйственного мыла или стирального порошка.
Несложное устройство (5) защищает электроуловитель от дождя. Оно состоит из небольшой металлической чашки. Над чашкой размещен меньшего диаметра конус. Попадая на него, дождевая вода сливается в чашку и по трубке, выведенной сквозь стенку цилиндра, выливается наружу.
Устанавливая источник света в специальной арматуре, состоящей из двух патронов-держателей (10) и стартера (11), надо отключить электроуловитель от сети. Штыри одного конца источника света следует вдеть в отверстия верхнего держателя, а другого конца — в нижний держатель, предварительно отжав его книзу.

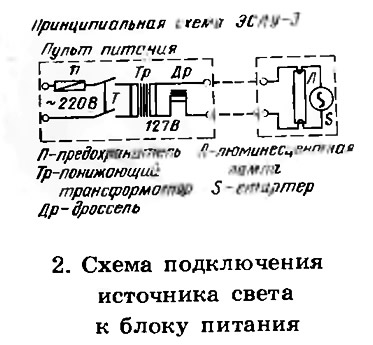

Указанная арматура с помощью соединительного кабеля подключается к блоку (пульту) питания (рис. 2).
При подключении первичной обмотки трансформатора к сети с напряжением в 220 В напряжение на вторичной обмотке снижается до 127 В. Это позволяет применять стандартные дроссели и источники света, рассчитанные на это напряжение. Надежная электроизоляция в трансформаторе между обмотками обеспечивает безопасность работы с электроуловителем и исключает возможность замыкания сети в 220 В на корпус электроуловителя. На случай неисправности электрической схемы предусмотрена также защита от коротко го замыкания с помощью предохранителя (П).
Блок питания заключен в специальный защитный кожух, предохраняющий его от попадания влаги и механических повреждений. На лицевую панель кожуха выведены предохранитель (П) и тумблер (Т). Кроме того, из кожуха наружу выведены два кабеля, один — для подключения блока питания к сети в 220 В, а второй — для при соединения к этому блоку источника света.

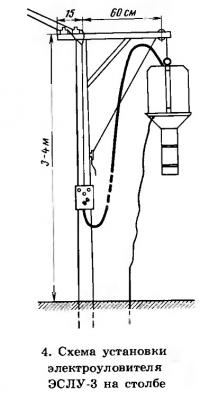

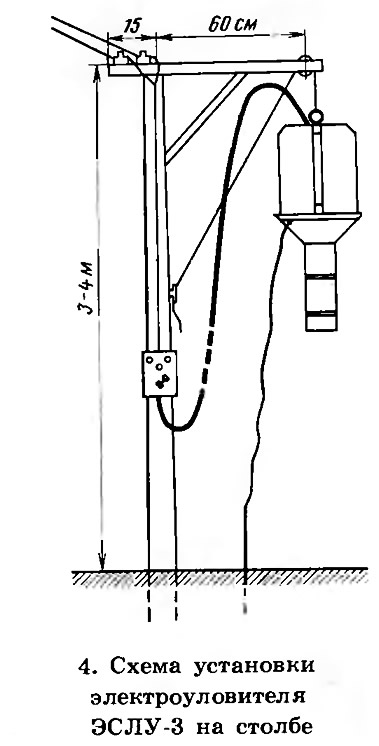

В целях обеспечения безопасности работы с электро уловителем его корпус, а также кожух блока питания должны быть заземлены. Для этого в почву на глубину 0,75—1 м забивают металлический штырь и с помощью гибкого провода соединяют его с клеммами (9 на рис. 1) на воронке электроуловителя и на кожухе блока питания. В саду электроуловитель подвешивают на столб (рис. 4).

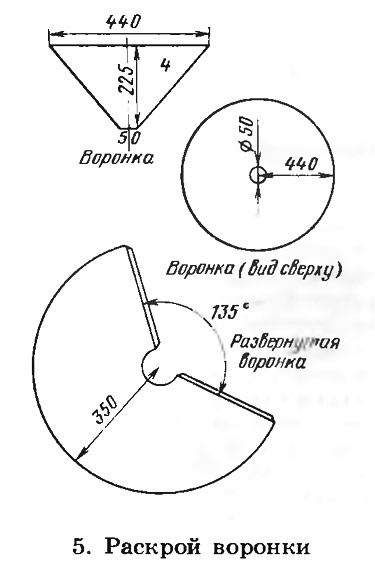

Промышленность пока не может полностью удовлетворить потребность садоводов-любителей в электроуловителях, но выход из этого положения есть. Располагая несложны ми приспособлениями и инструментом, садовод-любитель может без особого труда изготовить электроуловитель сам. Основные детали — воронка, вертикальные плоскости, сосуды для сбора насекомых и т. д. — из тонкого листового, желательно оцинкованного железа 0,3—0,5 мм. При раскрое воронки для скрепления кромок оставьте припуск в 3—5 мм (на рис. 5 показано двойной линией).

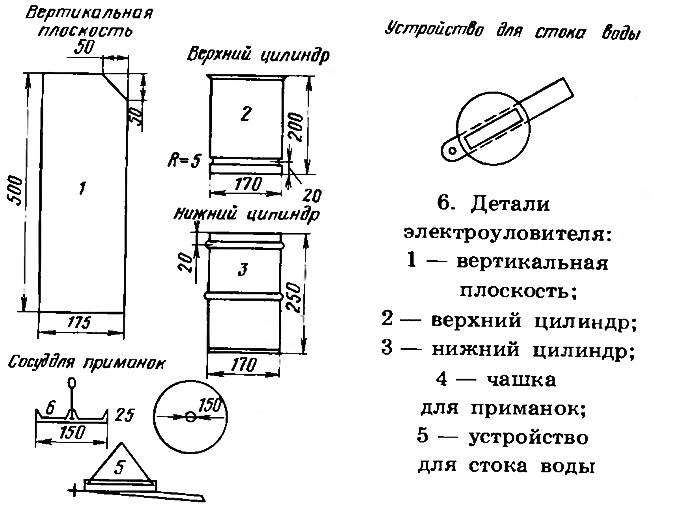

Подобным способом изготовьте верхний и нижний цилиндры (сосуд для сбора насекомых), размеры их приведены на рис. 6. Верхний цилиндр припаяйте к верхней части воронки. К нижнему цилиндру припаяйте дно из кровельного железа. Цилиндры соедините с помощью накидных защелок (наподобие крепления у чемодана). Устройство для стока воды также изготовьте из тонкого листового железа. Крестовины, скрепляющие вертикальные плоскости, изготовьте из листового железа толщиной 2—3 мм. На этих крестовинах крепите патроны-держатели источника света. На верхней крестовине также укрепите кольцо для подвешивания электро уловителя к столбу или треноге. К нижней крестовине при крепите крючок, на который подвесьте чашку-одоратор из нержавеющего материала (можно использовать полиэтиленовые крышки для банок).
В центре крышки проделайте небольшое отверстие (диаметром в 1,5 мм) для укрепления держателя. В качестве него можно взять отрезок (в 10 см) велосипедной спицы с винтовой нарезкой и двумя гайками. Продев спицу в отверстие крышки, прикрепите ее двумя гайками. Чтобы спица не ржавела, наденьте полиэтиленовую трубку наподобие стержня от шариковой ручки. Свободный конец спицы загните в виде крючка для подвески чашки к петле на крестовине, скрепляющей вертикальные пластины. Для того чтобы на чашке не скапливались насекомые, накройте ее воронкой или конусом из мелкой сетки.
Заготовив основные детали электроуловителя и собрав их, смонтируйте блок питания, а также приобретите и установите в электроуловителе источник питания.
Основные детали блока питания разделительный транссформатор с напряжением на обмотках 220 и 127 В, рас считанный на 15 Вт, плавкий предохранитель, двухполюсный тумблер, контактные клеммы — можно приобрести в магазине радиодеталей. Пусковой дроссель купите вместе с бактерицидной или люминесцентной лампой мощностью 15 Вт.
Детали блока питания укрепите на пластине из электроизолирующего материала (эбонит, гетинакс и т. п.) в 3—5 мм толщиной. Сверху эту пластину закройте кожухом (коробкой) из тонкого листового железа. При монтаже блока питания, а также арматуры для крепления источника питания проследите, чтобы все токопроводящие детали были изолированы от металлических деталей блока питания и корпуса электроуловителя с помощью электроизолирующих прокладок и втулок для электроизоляции крепления клемм.
Чтобы поверхность испарения ароматических веществ была больше, в чашку с приманками желательно положить небольшие кусочки поролоновой трубки, смоченной тем же раствором. Периодически одоратор промывайте.
Вместо аттрактантов в самодельном электроуловителе можно использовать только что окрылившихся самок. Поместите их в небольшие по размерам (2—3 см2) коробочки из капроновой сетки и установите их вместо приманок в чашке-одораторе. Отлов самцов значительно снизит вероятность оплодотворения самок, а следовательно, появления потомства.
При работе с электроуловителем в дневное время следует применять только приманки, в сумеречное и ночное время — зажженные источники света, отдельно или совместно с приманками.
Имейте в виду, что интенсивность лёта насекомых на свет и аттрактанты зависит от температуры. Рекомендуется лампу зажигать с наступлением сумерек при температуре не ниже 14—16° и выключать ее при понижении температуры и прекращении лёта насекомых. При благоприятной погоде и температуре 20° и выше лампы следует гасить перед рассветом. Успешное применение электроуловителей в значительной степени будет зависеть от инициативы садовода, перед которым открывается интересное и увлекательное поле деятельности.
Журнал «Приусадебное хозяйство», №3, 1981 год
