Инкубатор рассчитан на эксплуатацию в закрытых помещениях, имеющих температуру 25 ±10°, относительную влажность 65 ±15% и электросеть переменного тока напряжением 220 В ±10%.
Технические данные
- Потребляемая мощность — 190 Вт
- Вместимость инкубационного лотка: куриных — 48, утиных и индюшиных — 32, гусиных — 24 шт. яиц
- Воздухообмен — естественная аэрация
- Увлажнение — испарение со свободной поверхности
- Поворачивание яиц — автоматическое
- Период поворачивания — 60 мин
- Максимальный ход решетки — 60 мм
- Диапазон регулирования температуры — 25—40°
- Точность поддержания температуры — 0,5°
- Вместимость при подращивании Цыплят — 42 гол.
- Температура срабатывания противопожарной защиты — 92°.
- Габаритные размеры — 700X500Х450 мм
- Масса — не более 18 кг

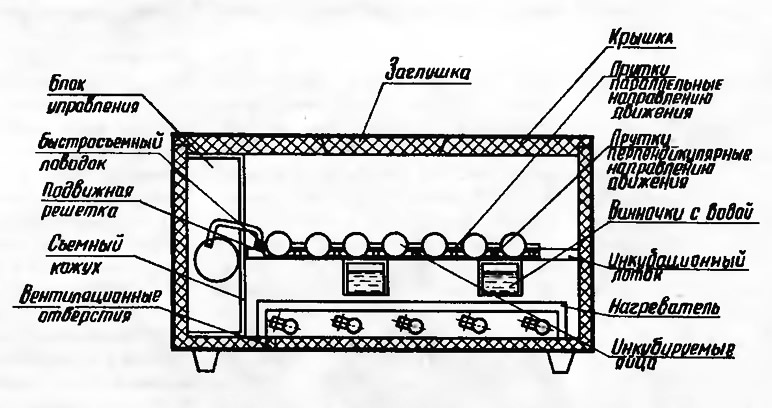

Устройство инкубатора показано на рис. (разрез). Корпус изготовлен из теплоизоляционного материала и закрыт сверху съемной крышкой, к которой присоединен шнур питания.
Яйца размещаются в инкубационном лотке, установленном на выступах корпуса. В лотке находится подвижная решетка с гребенкой по периметру. В пазы гребенки в продольном и поперечном направлениях укладывают прутки, которые образуют прямоугольные ячейки. Размер ячеек и их количество подбирают в зависимости от вида инкубируемых яиц. Перемещается решетка благодаря автоматическому приводу, присоединяемому к ней с помощью быстросъемного поводка.
Заданную температуру в инкубаторе поддерживает электрический нагреватель, состоящий иэ 20 автомобильных ламп, закрепленных на общем каркасе. Включает и отключает нагреватель автоматический электронный терморегулятор, датчик которого закреплен на блоке управления и расположен под инкубационным лотком. Рядом с датчиком установлен прибор пожарной защиты.
Две заполняемые водой ванночки, установленные над нагревателем, гарантируют увлажнение. В дне и на крышке корпуса имеются вентиляционные отверстия. В комплект инкубатора входит лоток для помета, его используют при подращивании молодняка, устанавливая на специальные пластины ниже инкубационного лотка. Ванночки для воды при подращивании цыплят используют в качестве кормушек.
Блок управления — это отдельный узел, к которому с помощью разъемов подключают шнур питания и нагреватель.
Внутри блока имеется лампочка, она обеспечивает подсветку при подращиваиии цыплят. Рядом с блоком управления расположен съемный кожух, предупреждающий выход молодняка за пределы лотка.
Режим инкубации контролируют ртутным термометром с ценой деления 0,2°.
Эксплуатационная документация на инкубатор содержит подробные сведения о приемах инкубирования, вывода и подращивания молодняка в бру-дерный период. Надо подчеркнуть, что при конструировании аппарата особое внимание было обращено на электробезопасность (инкубатор включается присоединением вилки шнура питания к сетевой розетке, при съеме крышки корпуса все токоприемники обесточиваются), пожаробезопасность (в случае повышения температуры инкубатор отключается от сети автоматически). гигиеничность (все узлы съемные, корпус полностью освобождается для мойки и дезинфекции после каждой инкубации) и эстетику.
Его эксплуатация не требует специальной подготовки и больших трудозатрат. Помимо подготовки к работе (закладка яиц), необходимо два раза в сутки контролировать температуру и один раз в три дня залить ванночки увлажнителя водой.
Выводимость яиц кур в инкубаторе «Наседка», по данным испытаний, находится на уровне 75—80%. Стоимость аппарата 100 рублей. Купить его можно в магазинах хоз-торга.
Инкубатор демонстрируется в павильоне «Птицеводство» ВДНХ СССР.
Журнал «Приусадебное хозяйство», №3, 1981 год
