Инкубатор на 50 яиц
Я пользуюсь им уже три года — работает очень четко. Из 50 яиц в моем инкубаторе выводится 40 цыплят, т. е. 80%.

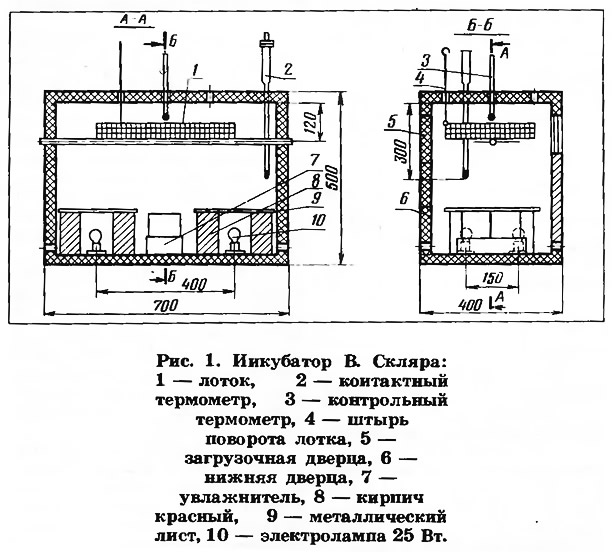

Корпус изготовил из пенопласта (из трех половинок упаковки цветного телевизора). Под потолком аппарата проходит ось, на которой закреплен лоток для 50 яиц. На этой оси, если необходимо по технологии, лоток можно поворачивать на 90° вправо и влево. Лоток (250X400, высота борта 50 мм) изготовлен из металлической сетки (ячейки 20X50 мм, толщина проволоки 2 мм), внутри обтянут капроновой сеткой. Яйца в него укладываю вертикально тупым концом вверх.
Над лотком по оси устанавливаю контрольный термометр так, чтобы при поворотах лотка он не касался яиц. В качестве нагревательных элементов на дне установлены 4 электролампы мощностью по 25 Вт. Каждая пара их накрыта металлическим листом толщиной 1 мм для того, чтобы их лучевая энергия не воздействовала на датчик. Кроме того, с обеих сторон каждой пары ламп ставлю по красному кирпичу для аккумуляции тепла.
Ванночка для воды (100х200x50 мм) изготовлена из белой жести. К ней припаяны три П-образные дуги из медной проволоки высотой 80 мм, на которые навешиваю ткань так, чтобы она свисала в воду. Такой увлажнитель достаточен для инкубатора этого объема.
В потолке аппарата просверлено 8 отверстий диаметром 20 мм, через которые выходит воздух, а внизу — 10 отверстий того же диаметра для его притока. Поступая снизу, свежий воздух нагревается лампами, увлажняется от высыхающей ткани и устремляется вверх, обогревая яйца в лотке и выходя наружу через верхние отверстия. Получается естественная вентиляция.
Лоток поворачиваю 4—6 раз в сутки штырем, прикрепленным к краю лотка и выходящим наружу через одно из верхних вентиляционных отверстий.
Датчик управляет поддержанием температуры в аппарате — включает и выключает лампы. Меньшая мощность ламп не обеспечивает нужную температуру, а большая даст резкий нагрев и очень частые включения и выключения ламп, что может привести к подгоранию контактов реле.
Первые 6 дней после закладки яиц поддерживаю в инкубаторе 38° тепла по контрольному термометру, а далее задаю оптимальную температуру для всего срока инкубации — 37,5°. Последние три дня лоток не поворачиваю и снижаю температуру до 37°.
На 21-й день, как обычно, начинается вывод. Я сажаю цыплят в посылочный ящик, подогреваемый снизу электролампой мощностью 100 Вт.
Уход за инкубатором несложен: проверить и в случае необходимости подрегулировать датчиком температуру, повернуть лоток и один раз в трое суток налить воды в ванночку. Для обслуживания аппарата в задней его стенке прорезаны 2 дверцы: нижняя — для доступа к нагревателям и ванночке, верхняя — к лотку. На передней стенке есть еще смотровое окно с двойным стеклом.
В инкубаторе установлено реле типа РМУГ: РС4 523, 402, но можно применить и другое, срабатывающее при напряжении 5—15 В, и с контактами, достаточными для включения лампы в 100 Вт.
Инкубатор на 90 яиц

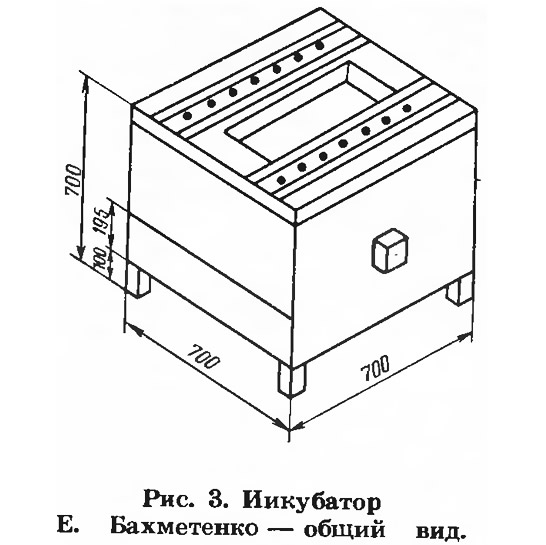

Состоит из корпуса и съемной крышки. Каркас сделан из брусков (40X40 мм), а обшивка внутренних и наружных стенок — фанерная. Между стенок для теплоизоляции проложена минеральная вата. В полу просверлено 10 отверстий (35x35 мм). На двух внутренних стенках укреплены бруски для установки лотка с яйцами. На полу закреплены 4 патрона под электролампы (по 15 Вт) и стойка под бытовой вентилятор. Предусмотрено место для пластмассовых ванночек с водой. Под лотком смонтирован механизм поворота.
Для уплотнения между корпусом и крышкой верхний торец корпуса обит несколькими слоями ткани. Съемная крышка выполнена из двух слоев с теплоизоляцией. Смотровое окно — с двойными стеклами. Есть еще и два ряда перекрывающихся вентиляционных отверстий (в каждом ряду по 10 отверстий диаметром 25 мм на расстоянии 30 мм друг от друга). Каждый ряд отверстий перекрыт рейкой, на которой с таким же шагом расположены такие же отверстия. Двигая рейку, можно изменять размеры вентиляционных отверстий.
Лоток представляет собой деревянную раму. Она разбита на семь равных отсеков рейка ми сечением 15x15 мм. Снизу на раму натянута капроновая сетка с ячейкой 4X4 мм, закрепленная планками. Яйцо для инкубации укладываем в лоток в один ряд горизонтально.
Регулировкой контактного термометра (независимо от места его расположения) устанавливаем необходимую температуру на контрольном термометре (он в лотке на рейке в горизонтальном положении; ртутный баллон термометра не должен касаться яиц). Влажность контролируем психрометром. Повышаем или понижаем ее подбором количества ванночек с водой и интенсивностью вентиляции.
Температурно-влажностный режим разбивается на три периода, равных по времени (по 7 дней):
- 1-й) первые сутки максимальная температура 39,5°, на вторые и далее в этом периоде — 38,5°; влажность — 33° по «влажному» термометру;
- 2-й) температура 38°; влажность 28,5°;
- 3-й) температура 37,5°; влажность 33°; увеличение вентиляции.
Начиная с 3-го дня проводим одноразовое охлаждение до 10 мин, с 10-го дня — двухразовое по 15 мин.
Если не пользоваться механизмом поворота, то через каждые 2—3 ч на время поворота необходимо выключить вентилятор, снять крышку и быстро повернуть яйца на другой бок.
Инкубатор на 350 яиц
В нем поставлен электронный терморегулятор и предусмотрен автоматический поворот яиц через 1 ч путем их перекатывания с одного бока на другой. Аппарат можно использовать для вывода молодняка всех видов домашней пти цы. Его также можно применять как термокамеру для обработки пчел от варроатоза при температуре +47°.
В конструкцию несложно внести дополнение с тем, чтобы инкубатор мог работать на 12-вольтовом напряжении. А это бывает необходимо, когда порой выключают электроэнергию. В таком случае аппарат автоматически переключается на аккумулятор.
Каркас инкубатора облицован снаружи и внутри пластиком. Толщина стенок 30 мм. Утеплитель — древесные опилки (можно применить и мелкую стружку, пенопласт).

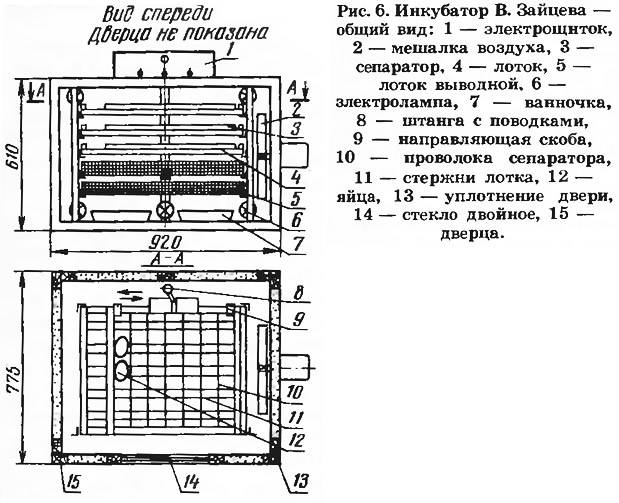

Внутри шкафа смонтирована этажерка с направляющими для пяти лотков. Каждый представляет собой раму из брусков 20x20 мм с укрепленными на ней металлическими стержнями диаметром 6—8 мм. На них и укладываем яйца. На лотках установлены сепараторы для перекатывания яиц по стержням. Есть также два сетчатых лотка, в которые перекладываем яйца за день до вывода. Сзади лотков поставлена вертикальная штанга механизма поворота, которая передвигает сепараторы по лоткам то вправо, то влево.
На шкафу закреплен шатунный механизм поворота и электрощиток. В правую стенку шкафа вмонтирована электромешалка воздуха. В качестве нагревателей в аппарате использованы электролампы мощностью по 40 Вт, включенные последовательно попарно: 4 лампы наверху и 6 — внизу.

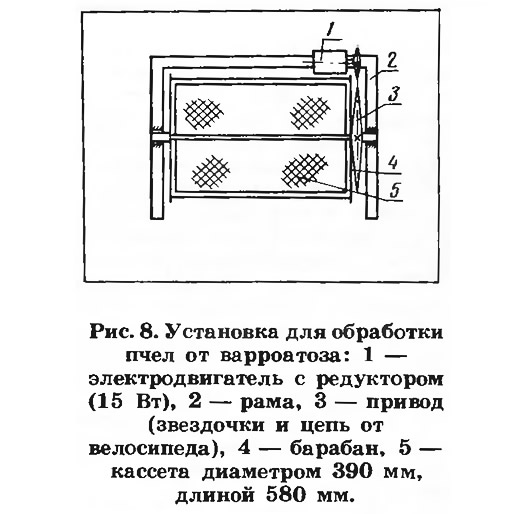

Для обработки пчел от варроатоза сделана специальная рама, на которой укреплен вращающийся от электродвигателя барабан. Эту установку ставим в инкубатор на место второго снизу лотка. Остальные лотки вынимаем. В барабан вставляем стандартную кассету с пчелами. При этом устанавливаем специальный нагреватель с электронным терморегулятором на +47°. Во время осенней термообработки пчел с каждой пчелосемьи обсыпалось до 9—10 тыс. клещей.
Журнал «Приусадебное хозяйство», №6, 1983 год
